Dalam bidang teknik komputer,
arsitektur komputer adalah konsep perencanaan dan struktur pengoperasian dasar
dari suatu sistem komputer. Arsitektur komputer ini merupakan rencana
cetak-biru dan deskripsi fungsional dari kebutuhan bagian perangkat keras yang
didesain (kecepatan proses dan sistem interkoneksinya). Dalam hal ini,
implementasi perencanaan dari masing–masing bagian akan lebih difokuskan
terutama, mengenai bagaimana CPU akan bekerja, dan mengenai cara pengaksesan
data dan alamat dari dan ke memori cache, RAM, ROM, cakram keras, dll).
Beberapa contoh dari arsitektur komputer ini adalah arsitektur von Neumann,
CISC,RISC, blue Gene, dll.
Arsitektur komputer juga dapat
didefinisikan dan dikategorikan sebagai ilmu dan sekaligus seni mengenai cara
interkoneksi komponen-komponen perangkat keras untuk dapat menciptakan sebuah
komputer yang memenuhi kebutuhan fungsional, kinerja, dan target biayanya.
Arsitektur komputer ini paling tidak mengandung 3
sub-kategori:
· Set
instruksi (ISA)
· Arsitektur
mikro dari ISA, dan
· Sistem
desain dari seluruh komponen dalam perangkat keras komputer ini
Sekarang saya akan menjelaskan
bagaimana merancang rangkaian memori 4k x 8 bit yang dibangun dari 3buah memory
IK X 8 bit, satu buah memory 512 X 8bit, dan dengan 2buah memory 256 X 8bi.
Berikut langkah langkah dalam
membuat perancangan memory Memory
4K X 8bit Dengan 6 Buah Memory
Berukuran Berbeda.
Pertama kita buat klasifikasi
memory nya. Langkah – lanhkah nya yaitu :
1. Memory 4k X
8bit terdiri dari 3buah memory IK X 8 bit, satu buah memory 512 X 8bit, dan
dengan 2buah memory 256 X 8bit.
2. Dengan
masing-masing memory.
a. A = 1K
b. B = 1K
c. C = 1K
d. D = 256
e. E = 256
f. F = 512
3. Jumlah data
memory adalah 8
4. Jumlah
alamat memory 4k x 8bit =12
Memory A = 10
Memory B = 10
Memory C = 10
Memory D = 9
Memory E = 8
Memory F = 8
5. Alamat awal =
0
6. Alamat akhir
untuk A = 1023
B = 1023
C = 1023
D = 255
E = 255
F = 511
Selesai membuat klasifikasi
memory, kita tinggal membuat peta memory sesuai klasifikasi yang sudah di buat
tadi

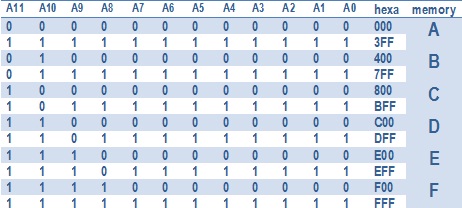

Peta Memory
Setelah itu kita tinggal membuat rangkaian sketsa memorynya dengan memasukan dan menghubungkan setiap A yang sama pada setiap memorynya.
.jpg)
setelah semua diatas selesai,
maka perancangan memory sudah selesai. semoga artikel ini dapat bermanfaat
wkwk.
sekian dan terimakasih
Indra Kurnia Maulana
117006090
